Metrisches ISO-Gewinde für Gewindedrahteinsätze
Gewinde-Grenzmaße des Aufnahmegewindes (Eg)

 Norm
Auswahlreihe

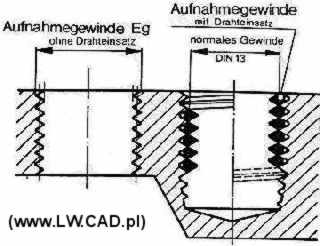

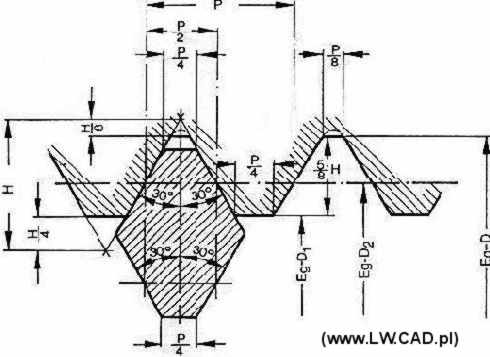

Gewindeprofil des Aufnahmegewindes (Eg) und Querschnitt des Drahteinsatzes

Das Metrische ISO-Aufnahmegewinde (Eg) hat gegenüber dem Matrischen
ISO-Gewinde nach DIN 13 vergrößerte Gewindedurchmesser. Zur
Herstellung sind spezielle Gewindebohrer und Lehrdorne erforderlich. Nach Einbau des Gewindedrahteinsatzes ergibt sich ein Gewinde mit normalen Maßen nach DIN 13.
Bezeichnungsbeispiel:
Eg M 8 x 1 - 6H mod.
Regelgewinde: Maße in mm
Gewinde- Außen-F
Eg - D
min.		 flanken-F Eg - D2 Kern-F
Eg - D1
Bezeich-
nung		 Steigg.
P		 Toleranz 4H mod. 1) Toleranz 6H mod.
min. max. min. max. min. max.
Eg M 2,50,45 3,084 2,792 2,832 2,792 2,847 2,597 2,697
Eg M 3 0,5 3,650 3,325 3,367 3,325 3,384 3,108 3,220
Eg M 3,5 0,6 4,280 3,890 3,940 3,890 3,959 3,630 3,755
Eg M 4 0,7 4,910 4,455 4,509 4,455 4,529 4,152 4,292
Eg M 4,50,75 5,474 4,987 5,039 4,987 5,059 4,662 4,812
Eg M 5 0,8 6,040 5,520 5,577 5,520 5,597 5,174 5,334
Eg M 6 1 7,300 6,650 6,719 6,650 6,742 6,217 6,407
Eg M 81,25 9,624 8,812 8,886 8,812 8,912 8,271 8,483
Eg M 10 1,5 11,948 10,974 11,061 10,974 11,089 10,324 10,560
Eg M 121,75 14,274 13,137 13,236 13,137 13,271 12,379 12,644
Eg M 14 2 16,598 15,299 15,406 15,299 15,444 14,433 14,733
Eg M 16 2 18,598 17,299 17,406 17,299 17,444 16,433 16,733
Eg M 18 2,5 21,248 19,624 19,738 19,624 19,778 18,541 18,896
Eg M 20 2,5 23,248 21,624 21,738 21,624 21,778 20,541 20,896
Eg M 22 2,5 25,248 23,624 23,738 23,624 23,778 22,541 22,896
Eg M 24 3 27,897 25,948 26,093 25,948 26,135 24,649 25,049
Eg M 27 3 30,897 28,948 29,093 28,948 29,135 27,649 28,049
Eg M 30 3,5 34,546 32,273 32,428 32,273 32,472 30,757 31,207
Eg M 33 3,5 37,546 35,273 35,428 35,273 35,472 33,757 34,207
Eg M 36 4 41,196 38,598 38,763 38,598 38,809 36,866 37,341
Eg M 39 4 44,196 41,598 41,763 41,598 41,809 39,866 40,341
Feingewinde
Gewinde-
Bezeichnung
(F x P)		 Außen-F
Eg - D
min.		 Flanken-F Eg - D2 Kern-F
Eg - D1
Toleranz 4H mod. 1) Toleranz 6H mod.
min. max. min. max. min. max.
Eg M 8 x 1 9,300 8,650 8,719 8,650 8,742 8,217 8,407
Eg M 10 x 1,25 11,624 10,812 10,886 10,812 10,912 10,271 10,483
Eg M 12 x 1,25 13,624 12,812 12,898 12,812 12,926 12,271 12,483
Eg M 14 x 1,5 15,948 14,974 15,067 14,974 15,099 14,324 14,560
Eg M 16 x 1,5 17,948 16,974 17,067 16,974 17,099 16,324 16,560
Eg M 18 x 2 20,598 19,299 19,406 19,299 19,444 18,433 18,733
Eg M 18 x 1,5 19,948 18,974 19,067 18,974 19,099 18,324 18,560
Eg M 20 x 2 22,598 21,299 21,406 21,299 21,444 20,433 20,733
Eg M 20 x 1,5 21,948 20,974 21,067 20,974 21,099 20,324 20,560
Eg M 22 x 2 24,598 23,299 23,406 23,299 23,406 22,433 22,733
Eg M 22 x 1,5 23,948 22,974 23,067 22,974 23,099 23,324 22,560
Eg M 24 x 2 26,598 25,299 25,414 25,299 25,454 24,433 24,733
Die Gewindemaße stimmen mit der engl. Norm BS 4377: 1968 überein.
1) Toleranz 4H wird meist der Luftfart angewendet (Sae-Norm MA 1567). Die einglische Norm bezeichnet dieses Gewinde mit 5H. Wegen der eingeengten Toleranzen, ist mit Fertigungsschwierigkeiten zu rechnen. Die DIN 8140 berücksichtigt nur Eg-Gewinde mit Toleranz 6H mod.
