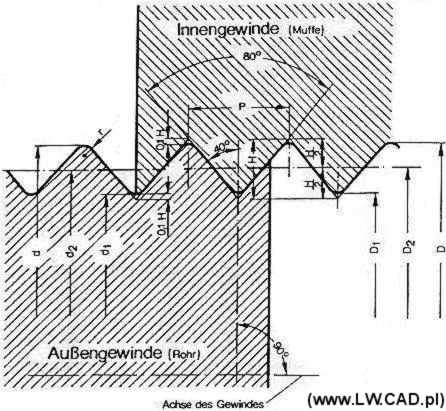

Stahlpanzerrohr-Gewinde, Gewindenennmaße und Grenzmaße	Auszug aus DIN 40430
	P = 25,4/Z r = 0,107 P H = 0,595875 P H1 = 0,8 H = 0,4767 P
	Bezeichnung eines Stahlpanzerrohr-Gewindes Pg 21: Gewinde Pg 21 DIN 40430
Nennmaße	Maße in mm
Kurzzeichen Außen- durchmesser d = D Flanken- durchmesser d2 = D2 Kern- durchmesser d1 - D1 Steigung P Gangzahl auf 1 inch Z Gewinde- tiefe H1 Rundung r Pg 7 12,5 11,89 11,28 1,27 20 0,61 0,14 Pg 9 15,2 14,53 13,86 1,41 18 0,67 0,15 Pg 11 18,6 17,93 17,26 1,41 18 0,67 0,15 Pg 13,5 20,4 19,73 19,06 1,41 18 0,67 0,15 Pg 16 22,5 21,83 21,16 1,41 18 0,67 0,15 Pg 21 28,3 27,54 26,78 1,588 16 0,76 0,17 Pg 29 37 36,24 35,48 1,588 16 0,76 0,17 Pg 36 47 46,24 45,48 1,588 16 0,76 0,17 Pg 42 54 53,24 52,48 1,588 16 0,76 0,17 Pg 48 59,3 58,54 57,78 1,588 16 0,76 0,17 Grenzmaße Kurz- zeichen Außengewinde (Rohr) Innengewinde (Muffe) Außen- durchmesser d Flanken- durchmesser d2 Kern- durchmesser d1 Außen- durchmesser D Flanken- durchmesser D2 Kern- durchmesser D1 Größt- maß Kleinst- maß Größt- maß Kleinst- maß Größt- maß Kleinst- maß Kleinst- maß Größt- maß Kleinst- maß Größt- maß Kleinst- maß Größt- maß Pg 7 12,5 12,3 11,89 11,69 11,28 11,08 12,5 12,65 11,89 12,04 11,28 11,43 Pg 9 15,2 15 14,53 14,33 13,86 13,66 15,2 15,35 14,53 14,68 13,86 14,01 Pg 11 18,6 18,4 17,93 17,73 17,26 17,06 18,6 18,75 17,93 18,08 17,26 17,41 Pg 13,5 20,4 20,2 19,73 19,53 19,06 18,86 20,4 20,55 19,73 19,88 19,06 19,21 Pg 16 22,5 22,3 21,83 21,63 21,16 20,96 22,5 22,65 21,83 21,98 21,16 21,31 Pg 21 28,3 28 27,54 27,24 26,78 26,48 28,3 28,55 27,54 27,79 26,78 27,03 Pg 29 37 36,7 36,24 35,94 35,48 35,18 37 37,25 36,24 36,49 35,48 35,73 Pg 36 47 46,7 46,24 45,94 45,48 45,18 47 47,25 46,24 46,49 45,48 45,73 Pg 42 54 53,7 53,24 52,94 52,48 52,18 54 54,25 53,24 53,49 52,48 52,73 Pg 48 59,3 59 58,54 58,24 57,78 57,48 59,3 59,55 58,54 58,79 57,78 58,03 Die Gewindelehren sind in DIN 40431 genormt.

178

---
