Whitworth-Rohrgewinde für Gewinderohre und Fittings
Zylindrisches Innengewinde und kegeliges Außengewinde, Gewindemaße
Auszug aus
DIN 2999
Geltungsbereich und Anwendung
Diese Norm gilt für Verbindungen von zylindrischen Innengewinden an Armaturen, Fittings, Gewindeflanschen usw. mit kegeligen Außengewinden.
Wenn nötig, darf ein geeignetes Dichtmittel im Gewinde verwendet werden, um eine dichte Verbindung sicherzustellen.
Die Gewindemaße nach DIN 2999 stimmen mit der englischen Norm B.S.21 (1973) und der internationalen Norm ISO 7/1 überein, jedoch ist in diesen Normen neben dem zylindrischen Innengewinde auch noch ein kegeliges Innengewinde genormt. In DIN 2999 wurde auf das kegelige Innengewinde verzichtet. Für die Gewindepaarung nach DIN 2999 ist ein spezielles Lehrensystem genormt (DIN 2999 Teil 2 bis 6).

Nennmaße
zylindrisches Innengewinde

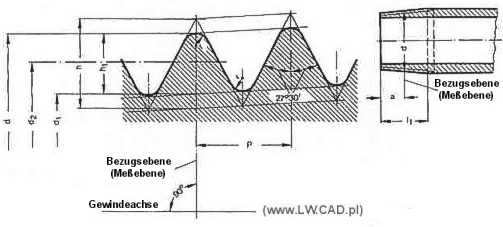

kegeliges Außengewinde (Kegel 1 :16)
P = 25,4/Z
H = 0,960491 P
H1
= 0,640327 P
R
= 0,137329 P
P = 25,4/Z
h = 0,960237 P
h1
= 0,640327 P
r
= 0,137278 P


Das Nennprofil des zylindrischen Innengewindes stimmt mit dem nach DIN-ISO 228 Teil 1 überein.
Bezeichnung eines kegeligen Whitworth-Rohr-Außengewindes R 1/2 nach DIN 2999:
Rohrgewinde R 1/2 DIN 2999

Bezeichnung eines zylindrischen Whitworth-Rohr-Innengewindes Rp 1/2 nach DIN 2999:1)
Rohrgewinde Rp 1/2 DIN 2999
Tabelle 1. Nennmaße Maße in mm
Kurzzeichen Nenn-
weite
der
Rohre
Abstand-
der
Bezugs-
ebene
a

Außen-
durch-
messer
d = D

Flanken-
durch-
messer
d2 = D2

Kern-
durch-
messer
d1 = D1


Steigung

P

Gang-
Zahl/1"

Z

Ge-
winde-
tiefe
h1 = H1


Rendung
r = R
~

Nutzbare
Gewinde-
länge
l1
Außen-
gewinde
Innen-
gewinde
R 1/16 Rp 1/16 3 4,0 7,723 7,142 6,561 0,907 28 0,581 0,125 6,5
R 1/8 Rp 1/8 6 4,0 9,728 9,147 8,566 0,907 28 0,581 0,125 6,5
R 1/4 Rp 1/4 8 6,0 13,157 12,301 11,445 1,337 19 0,856 0,184 9,7
R 3/8 Rp 3/8 10 6,4 16,662 15,806 14,950 1,337 19 0,856 0,184 10,1
R 1/2 Rp 1/2 15 8,2 20,955 19,793 18,631 1,814 14 1,162 0,249 13,2
R 3/4 Rp 3/4 20 9,5 26,441 25,279 24,117 1,814 14 1,162 0,249 14,5
R 1 Rp 1 25 10,4 33,249 31,770 30,291 2,309 11 1,479 0,317 16,8
R 1 1/4 Rp 1 1/4 32 12,7 41,910 40,431 38,952 2,309 11 1,479 0,317 19,1
R 1 1/2 Rp 1 1/2 40 12,7 47,803 46,324 44,845 2,309 11 1,479 0,317 19,1
R 2 Rp 2 50 15,9 59,614 58,135 56,656 2,309 11 1,479 0,317 23,4
R 2 1/2 Rp 2 1/2 65 17,5 75,184 73,705 72,226 2,309 11 1,479 0,317 26,7
R 3 Rp 3 80 20,6 87,884 86,405 84,926 2,309 11 1,479 0,317 29,8
R 4 Rp 4 100 25,4 113,030 111,551 110,072 2,309 11 1,479 0,317 35,8
R 5 Rp 5 125 28,6 138,430 136,951 135,472 2,309 11 1,479 0,317 40,1
R 6 Rp 6 150 28,6 163,830 162,351 160,872 2,309 11 1,479 0,317 40,1
1) Nachdem nun das Rohrgewinde nach DIN 259 durch die DIN-ISO 228 mit dem Gewindekurzzeichen "G" ersetzt wurde, hat der NGew im DIN beschlossen für das zylindrische Innengewinde nach DIN 2999 das ISO-Gewindekurzzeichen "Rp" einzuführen, somit ist eine Übereinstimmung mit ISO 7/1 gegeben.
Fortsetzung Seite 177.
176
