Whitworth-Rohrgewinde,
Gewinde-Nennmaße und Grenzmaße		 Auszug aus DIN-ISO 228
und DIN 259
Zylindrisches Innen- und zylindrisches Außengewinde für nicht selbstdichtende Gewindeverbindungen

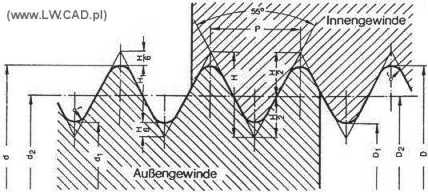

Nennprofil:

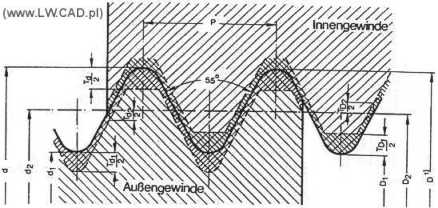

 Grenzprofil:
P = 25,4/Z r = 0,137329 P H = 0,960491 P H1 = 0,640327 P
1) Das Mutteraußen-F -Größtmaß ist zahlenmäßig nicht festgelegt. Die Spitzen der Gewinde können
bis zum Kleinstmaß des Außen-F bzw. Größtmaß des Kern-F abgeflacht hergestellt werden.
Muttergewinde                                                                                               Maße in mm
Gewinde-
Nenn-
Größe		 Gang-
zahl/1"
Z		 Steigg.

P		 Nenn-
Außen-F
= D min1)		 Mutterflanken-F D2 Mutterkern-FD1
Nenn-FI.F
= D2 min		 D2 max. TD2 Nenn-K.F
=D1min		 D1 max. TD1
G 1/16 28 0,907 7,723 7,142 7,249 0,107 6,561 6,843 0,282
G 1/8 28 0,907 9,728 9,147 9,254 0,107 8,566 8,848 0,282
G 1/4 19 1,337 13,157 12,301 12,426 0,125 11,445 11,890 0,445
G 3/8 19 1,337 16,662 15,806 15,931 0,125 14,950 15,395 0,445
G 1/2 14 1,814 20,955 19,793 19,935 0,142 18,631 19,172 0,541
G 5/8 14 1,814 22,911 21,749 21,891 0,142 20,587 21,128 0,541
G 3/4 14 1,814 26,441 25,279 25,421 0,142 24,117 24,658 0,541
G 7/8 14 1,814 30,201 29,039 29,181 0,142 27,877 28,418 0,541
G 1 11 2,309 33,249 31,770 31,950 0,180 30,291 30,931 0,640
G 1 1/8 11 2,309 37,897 36,418 36,598 0,180 34,939 35,579 0,640
G 1 1/4 11 2,309 41,910 40,431 40,611 0,180 38,952 39,592 0,640
(G 1 3/8) 11 2,309 44,323 42,844 43,024 0,180 41,365 42,005 0,640
G 1 1/2 11 2,309 47,803 46,324 46,504 0,180 44,845 45,485 0,640
G 1 3/4 11 2,309 53,746 52,267 52,447 0,180 50,788 51,428 0,640
G 2 11 2,309 59,614 58,135 58,315 0,180 56,656 57,296 0,640
G 2 1/4 11 2,309 65,710 64,231 64,448 0,217 62,752 63,392 0,640
G 2 1/2 11 2,309 75,184 73,705 73,922 0,217 72,226 72,866 0,640
G 2 3/4 11 2,309 81,534 80,055 80,272 0,217 78,576 79,216 0,640
G 3 11 2,309 87,884 86,405 86,622 0,217 84,926 85,566 0,640
(G 3 1/4) 11 2,309 93,980 92,501 92,718 0,217 91,022 91,662 0,640
G 3 1/2 11 2,309 100,330 98,851 99,068 0,217 97,372 98,012 0,640
(G 3 3/4) 11 2,309 106,680 105,201 105,418 0,217 103,722 104,362 0,640
G 4 11 2,309 113,030 111,551 111,768 0,217 110,072 110,712 0,640
Die Gewinde-Grenzmaße
nach DIN 259 stimmen mit
der englischen Norm
B.S. 2779 und der internat.
Norm ISO-228 überein. Das
Gewindesymbol nach
ISO 228 ist jedoch "G", statt
"R". Für Neukonstruktionen
ist die Norm DIN-ISO 228
maßgebend.
Gewindeschneidwerkzeuge
und Gewindelehren nach
DIN 259 können bis zum
Aufbrauch weiter verwenet
werden. Eine Übergangszeit
wurde nicht festgelegt.

Bolzegewinde, Toleranz mittel (Klasse A), Toleranz grob (Klasse B)
Gewinde-
Nenn-
Größe		 Gang-
zahl
/1"
Z		 Steigg.

P		 Bolzenaußen-F d Bolzenflanken-F d2 Bolzenkern-F d1
Nenn-
Außen-F
= d max.

d min.

Td		 Nenn-Fl.F
= d2 max.
m, g		 Klasse A Klasse B Nenn-K.F
= D1 max.
m, g		 Klasse A Klasse B
d2 min. Td2 d2 min. Td2 d1 min. Td1 d1 min. Td1 min.
G 1/16 28 0,907 7,723 7,509 0,214 7,142 7,035 0,107 6,928 0,214 6,561 6,427 0,134 6,293 0,268
G 1/8 28 0,907 9,728 9,514 0,214 9,147 9,040 0,107 8,933 0,214 8,566 8,432 0,134 8,298 0,268
G 1/4 19 1,337 13,157 12,907 0,250 12,301 12,176 0,125 12,051 0,250 11,445 11,289 0,156 11,133 0,312
G 3/8 19 1,337 16,662 16,412 0,250 15,806 15,681 0,125 15,556 0,250 14,950 14,794 0,156 14,638 0,312
G 1/2 14 1,814 20,955 20,671 0,284 19,793 19,651 0,142 19,509 0,284 18,631 18,453 0,178 18,276 0,355
G 5/8 14 1,814 22,911 22,627 0,284 21,749 21,607 0,142 21,465 0,284 20,587 20,409 0,178 20,232 0,355
G 3/4 14 1,814 26,441 26,157 0,284 25,279 25,137 0,142 24,995 0,284 24,117 23,939 0,178 23,762 0,355
G 7/8 14 1,814 30,201 29,917 0,284 29,039 28,897 0,142 28,755 0,284 27,877 27,699 0,178 27,522 0,355
G 1 11 2,309 33,249 32,889 0,360 31,770 31,590 0,180 31,410 0,360 30,291 30,066 0,225 29,841 0,450
G 1 1/8 11 2,309 37,897 37,537 0,360 36,418 36,238 0,180 36,058 0,360 34,939 34,714 0,225 34,489 0,450
G 1 1/4 11 2,309 41,910 41,550 0,360 40,431 40,251 0,180 40,071 0,360 38,952 38,727 0,225 38,502 0,450
(G 1 3/8) 11 2,309 44,323 43,963 0,360 42,844 42,664 0,180 42,484 0,360 41,365 41,140 0,225 40,915 0,450
G 1 1/2 11 2,309 47,803 47,443 0,360 46,324 46,144 0,180 45,964 0,360 44,845 44,620 0,225 44,395 0,450
G 1 3/4 11 2,309 53,746 53,386 0,360 52,267 52,087 0,180 51,907 0,360 50,788 50,563 0,225 50,338 0,450
G 2 11 2,309 59,614 59,254 0,360 58,135 57,955 0,180 57,775 0,360 56,656 56,431 0,225 56,206 0,450
G 2 1/4 11 2,309 65,710 65,276 0,434 64,231 64,014 0,217 63,797 0,434 62,752 62,481 0,271 62,210 0,542
G 2 1/2 11 2,309 75,184 74,750 0,434 73,705 73,488 0,217 73,271 0,434 72,226 71,955 0,271 71,684 0,542
G 2 3/4 11 2,309 81,534 81,100 0,434 80,055 79,838 0,217 79,621 0,434 78,576 78,305 0,271 78,034 0,542
G 3 11 2,309 87,884 87,450 0,434 86,405 86,188 0,217 85,971 0,434 84,926 84,655 0,271 84,384 0,542
(G 3 1/4) 11 2,309 93,980 93,546 0,434 92,501 92,284 0,217 92,067 0,434 91,022 90,751 0,271 90,480 0,542
G 3 1/2 11 2,309100,330 99,896 0,434 98,851 98,634 0,217 98,417 0,434 97,372 97,101 0,271 96,830 0,542
(G 3 3/4) 11 2,309106,680102,246 0,434105,201104,984 0,217104,767 0,434103,722103,451 0,271103,180 0,542
G 4 11 2,309113,030112,596 0,434111,551111,334 0,217111,117 0,434110,072109,801 0,271109,530 0,542

175
Opracowanie : Magdalena Skrobot i Wies³aw Legucki - na podstawie materia³ów firmy EMUGE
