Metrisches ISO-Gewinde,
Grundabmaße und Toleranzen		 Auszug aus
DIN 13 Teil 15
Muttergewinde

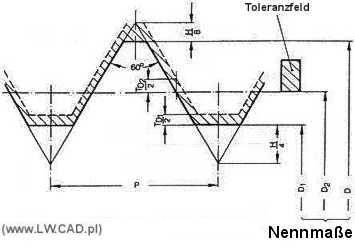

Muttergewinde mit Grundabmaß 0
(Toleranzlage H)

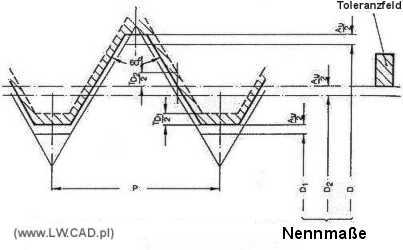

Muttergewinde mit positivem Grundabmaß
(Toleranzlage G)

Grundabmaße Au
Steigung

P		 Grundabmaße Au
bei Toleranzlage
G H
0,2 + 0,017 0
0,25 + 0,018 0
0,3 + 0,018 0
0,35 + 0,019 0
0,4 + 0,019 0
0,45 + 0,020 0
0,5 + 0,020 0
0,6 + 0,021 0
Steigung

P		 Grundabmaße Au
bei Toleranzlage
G H
0,7 + 0,022 0
0,75 + 0,022 0
0,8 + 0,024 0
1 + 0,026 0
1,25 + 0,028 0
1,5 + 0,032 0
1,75 + 0,034 0
2 + 0,038 0
Maße in mm
Steigung

P		 Grundabmaße Au
bei Toleranzlage
G H
2,5 + 0,042 0
3 + 0,048 0
3,5 + 0,053 0
4 + 0,060 0
4,5 + 0,063 0
5 + 0,071 0
5,5 + 0,075 0
6 + 0,080 0
8 + 0,100 0
Mutterflankendurchmesser-Toleranzen TD2
Gewinde-
Nenn-FD		 Stei-
gung
P		 Flanken-F-Toleranz TD2
bei Toleranzqualität
über bis 3 4 5 6 7 8
0,99 1,4 0,2
0,25
0,3		 0,032
0,036
0,38		 0,040
0,045
0,048		 -
0,056
0,060		 -
-
0,075		 -
-
-		 -
-
-
1,4 2,8 0,2
0,25
0,35
0,4
0,45		 0,034
0,038
0,042
0,045
0,048		 0,042
0,048
0,053
0,056
0,060		 -
0,060
0,067
0,071
0,075		 -
-
0,085
0,090
0,095		 -
-
-
-
-		 -
-
-
-
-
2,8 5,6 0,2
0,25
0,35
0,5
0,6
0,7
0,75
0,8		 0,036
0,040
0,045
0,050
0,056
0,060
0,060
0,063		 0,045
0,050
0,056
0,063
0,071
0,075
0,075
0,080		 -
0,063
0,071
0,080
0,090
0,095
0,095
0,100		 -
-
0,090
0,100
0,112
0,118
0,118
0,125		 -
-
-
0,125
0,140
0,150
0,150
0,160		 -
-
-
-
-
-
-
0,200
5,6 11,2 0,25
0,35
0,5
0,75
1
1,25
1,5		 0,042
0,048
0,056
0,067
0,075
0,080
-		 0,053
0,060
0,071
0,085
0,095
0,100
0,112		 -
0,075
0,090
0,106
0,118
0,125
0,140		 -
-
0,112
0,132
0,150
0,160
0,180		 -
-
-
0,170
0,190
0,200
0,224		 -
-
-
-
0,236
0,250
0,280
11,2 22,4 0,35
0,5
0,75
1
1,25
1,5
1,75
2
2,5		 0,053
0,060
0,071
0,080
0,090
-
-
-
-		 0,067
0,075
0,090
0,100
0,112
0,118
0,125
0,132
0,140		 0,085
0,095
0,112
0,125
0,140
0,150
0,160
0,170
0,180		 -
0,118
0,140
0,160
0,180
0,190
0,200
0,212
0,224		 -
-
0,180
0,200
0,224
0,236
0,250
0,265
0,280		 -
-
-
0,250
0,280
0,300
0,315
0,335
0,355

Gewinde-
Nenn-FD		 Stei-
gung
P		 Flanken-F-Toleranz TD2
bei Toleranzqualität
über bis 3 4 5 6 7 8
22,4 45 0,5
0,75
1
1,5
2
3
3,5
4
4,5		 0,063
0,075
0,085
-
-
-
-
-
-		 0,080
0,095
0,106
0,125
0,140
0,170
0,180
0,190
0,200		 0,100
0,118
0,132
0,160
0,180
0,212
0,224
0,236
0,250		 0,125
0,150
0,170
0,200
0,224
0,265
0,280
0,300
0,315		 -
0,190
0,212
0,250
0,280
0,335
0,355
0,375
0,400		 -
-
-
0,315
0,355
0,425
0,450
0,475
0,500
45 90 0,5
0,75
1
1,5
2
3
4
5
5,5
6		 0,071
0,080
0,095
-
-
-
-
-
-
-		 0,090
0,100
0,118
0,132
0,150
0,180
0,200
0,212
0,224
0,236		 0,112
0,125
0,150
0,170
0,190
0,224
0,250
0,265
0,280
0,300		 -
0,160
0,180
0,212
0,236
0,280
0,315
0,335
0,355
0,375		 -
-
0,236
0,265
0,300
0,355
0,400
0,425
0,450
0,475		 -
-
-
0,335
0,375
0,450
0,500
0,530
0,560
0,600
90 180 0,75
1
1,5
2
3
4
6
8		 0,090
0,100
-
-
-
-
-
-		 0,112
0,125
0,140
0,160
0,190
0,212
0,250
0,280		 0,140
0,160
0,180
0,200
0,236
0,265
0,315
0,355		 0,180
0,200
0,224
0,250
0,300
0,335
0,400
0,450		 -
0,250
0,280
0,315
0,375
0,425
0,500
0,560		 -
-
-
0,400
0,475
0,530
0,630
0,710

164
