Forsetzung DIN 13 Teil 14

Bezeichnung

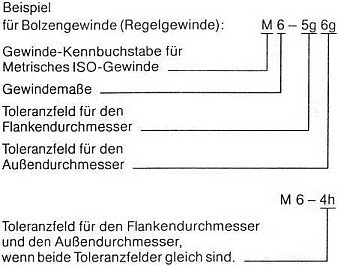

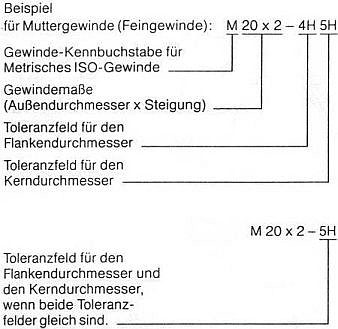

Die Bezeichnung eines Gewindes besteht aus dem Gewinde-Kurzzeichen und dem Kurzzeichen der Toleranzfelder (siehe Beispiele).

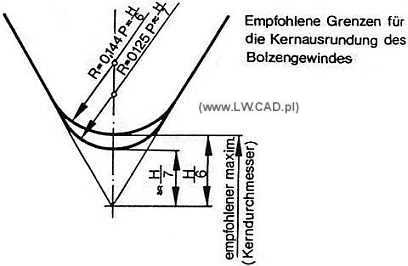

Empfohle Toleranzfelder Um die Anzahl der Lehren und Werkzeuge zu begrenzen, sollen vorzugsweise die in den nachfolgenden Tabellen an- gegebenen Toleranzfelder gewählt werden.	Form am Gewindegrund Der kleinste Radius am Gewindegrund des Bolzengewindes ist mit Rmin = 0,125 P = ~ H/7 festgelegt. Die Größtwerte sind durch die Fertigungsprofile nach DIN 13 Teil 14 gegeben, wobei Rmax mit 0,144 P = H/6 festgelegt ist.
Toleranzfelder für Gewinde handelsüblicher Befestigungselemente Toleranz- klasse . Mutter Bolzen mittel für Gewinde 1 bis 1,4 mm Durchmesser 5H 6h für Gewinde über 1,4 mm Durchmesser 6H 6g grob . 7H 8g

Empfohlene Toleranzfelder für Einschraubgruppe N
(vor Aufbringen einer eventuellen Schutzschicht)

Toleranzklasse		Toleranzfelder für Oberflächenzustand 1)
		blank oder phosphatiert 3)	blank, phosphatiert oder für dünne galvanische Schutzschicht 2) 3)	blank (mit großem Spiel) oder für dicke galvanische Schutzschicht 2)
fein	Mutter	4H 4);4H 5H 5); 5H	4H4); 5H	4G 4); 4G 5G 5); 5G
	Bolzen	4h	4g	4e
mittel	Mutter	-	für Regelgewinde 1 bis 1,4 mm F: 5H für Regelgewinde über 1,4 mm F : 6H für Feingewinde mit Steigungen 0,35 bis 8 mm: 6H	für Regelgewinde 1 bis 1,4 mm F: 5G für Regelgewinde über 1,4 mm F: 6G für Feingewinde mit Steigungen 0,35 bis 8 mm: 6G
	Bolzen	-	für Regelgewinde 1 bis 1,4 mm F: 6h für Regelgewinde über 1,4 mm F: 6g für Feingewinde mit Steigungen 0,35 bis 8 mm: 6g	für Regelgewinde 1 bis 1,4 mm F: 5e für Regelgewinde über 1,4 mm F: 6e für Feingewinde mit Steigungen 0,35 bis 8 mm: 6e
grob	Mutter	-	für Regelgewinde über 2,5 mm F und Feingewinde mit Steigungen 0,5 bis 8 mm: 7H	für Regelgewinde über 2 5 mm F und Feingewinde mit Steigungen 0,5 bis 8 mm: 7G
	Bolzen	-	für Regelgewinde ubei 2 5 mm F und Feingewinde mit Steigungen 0,5 bis 8 mm: 8g	für Regelgewinde ubei 2 5 mm F und Feingewinde mit Steigungen 0,5 bis 8 mm: 8e

¹⁾ Gewinde mit Oberflächenschutz (einschließlich Phosphatieren, Ölschwärzen) müssen im Grenzfall mit an ihrer Abnutzungsgrenze liegenden Gewinde - Gutlehren für die Toleranzlage h abgenommen werden könen, sofern nicht anders vereinbart
²⁾ Beim Kleinstmaß des Muttergewindes und beim Größtmaß des Bolzengewindes für den Flankendurchmesser ist die mögliche Schichtdicke gleich ¹/₄ des zugehörigen Grundabmaßes.
³⁾ Nach der h und H- Toleranzlage gefertigte Gewinde lassen einen Oberflächenschutz (einschließlich Phosphatieren) nur zu, wenn das Toleranzfeld nicht bis zur Nullinie ausgenutzt wird.
⁴⁾Toleranzfelder 4H und 4G nur für Sonderfälle und für Feingewinde mit Steigungen bis 0,3 mm.
⁵⁾ Die kombinerten Toleranzfelder 4H 5H und 4G 5G (Genauigkeitsgrad 4 für den Mutterflankendurchmesser und Genauigkeitsgrad 5 für den Mutterkerndurchmesser) wurden bisher für Gewinde mit Steigungen über 0,3 mm angewendet. Die ISO 965/1 sieht die Toleranzfelder 5H und 5G vor.

163

---
