Metrisches ISO-Gewinde, Fertigungsprofile | Auszug aus DIN 13 Teil 19 |

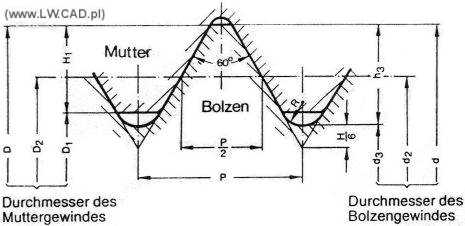

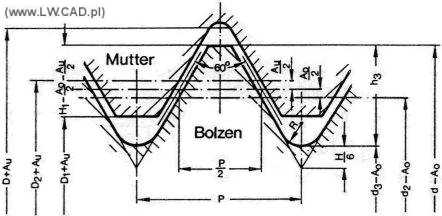

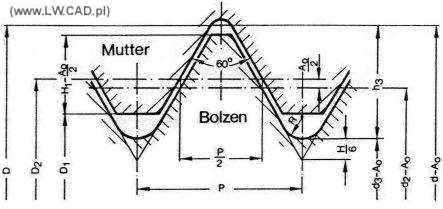

Nullprofile bei Gewindepassung ohne Flankenspiel, Toleranzlage H/h Profile bei Gewindepassung mit Flankenspiel durch Grundabmaß im Bolzen, Toleranzlagen H/g und H/e (System Einheitsmutter) Profile bei Gewindepassung mit Flankespiel durch Grundmaße im Bolzen und in der Mutter, Toleranzlagen G/g ung G/e |
D = d = Außendurchmesser (Nenndurchmesser) D2 = d2 = d - 3/4 H = d - 0,64952 P D1 = d2 - 2 * ( H/2 - H/4 ) = d - 2H1 = d -1,08253 P d3 = d2 - 2 * ( H/2 - H/6 ) = d - 1,22687 P H1 = (D - D1) / 2 = 5/8 H = 0,54127 P h3 = (d - d3) / 2 = 17/24 H = 0,61343 P R = H/6 = 0,14434 P Rmin = 0,125 P = ~ H/7 Ao Grundmaß für Bolzen Au Grundmaß für Mutter Zu den Fertigunsprofilen : Die Form des Gewindegrundes am Außendurchmesser der Mutter ist freigestellt, jedoch muß die Flanke bis zum Durchmesser D bzw. D + Au gerade sein. |
Auszug aus DIN 13 Teil 14 |
D1 | Kern-F des Muttergewindes | 4; 5; 6; 7; 8; |
D2 | Flanken-F des Muttergewindes | 4; 5: 6; 7; 8; |
d | Außen-F des Bolzengewindes | 4; 6, 8; |
d2 | Flanken-F des Bolzengewindes | 3; 4, 5; 6; 7; 8,9; |
